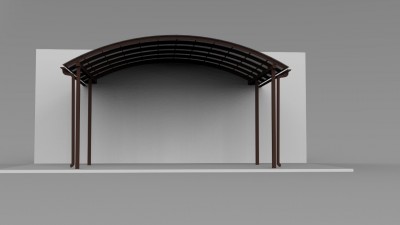

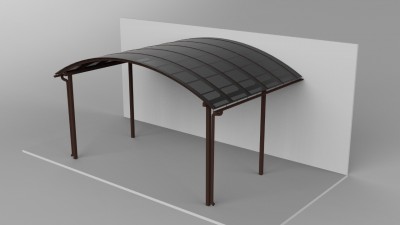

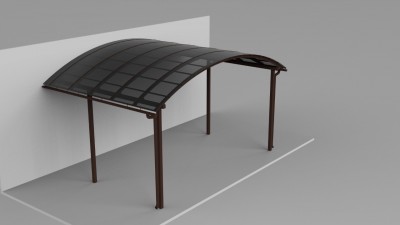

Офисное здание ООО «С Джи М» расположено по адресу: г. Москва, Старопетровский проезд, д.11, корп.2. Крыльцо с размерами 6, 65х2, 90 м поднято над отметкой земли на 0.60 м. Навес главного фасада служит для защиты дверей входной группы от воздействия внешних факторов окружающей среды – дождь, снег, УФ излучения (солнечной радиации). Вследствие изношенности конструкций существующий навес должен быть демонтирован и заменен на новый с увеличением перекрываемой площади и организацией водоотвода с его кровли. 2. Требования к проектируемой конструкции навеса 2.1. Основные элементы конструкции: - Навес пристенный - арочного типа с размерами (размеры уточняются при проектировании): ширина между опорами со стороны главного фасада - 6940 мм, высота в вершине арки 4610 мм, длина – 5200 мм; эскизы для детальной разработки конструкции навеса даны в Приложениях 1, 2, 3, 4. Материалы: 1.Стойки: профильная труба 120х120х3, количество 4 шт, общая длина не более18м. 2. Ригель: профильная труба 120х120х3, количество 2 шт, общая длина не более 11м. 3. Арки: тройная профильная труба 40х40х2, количество 6шт, общая длина не более 150 м. 4. Обрешетка: профильная труба 40х25х2, количество 15 шт, общая длина не более 85 м. - Система кровельного покрытия – из поликарбоната по металлическим несущим конструкциям – прогонам, связям, опорным стойкам; Материалы: 1. Монолитный поликарбонат: марка "BORREX", толщина листа 6мм, размер листа 1025х4100мм, количество 11шт, цвет серый. 2. Алюминиевый соединитель ( прижимная планка 53*10): в количестве не более 60 м.п. 3. Уплотнительная резина: в количестве не более 240 м.п. 4. Саморезы из нержавеющей стали. - Фундаменты - буронабивные для опорных стоек – по расчету прочности основания, заложение - ниже глубины сезонного промерзания;

- Водосточная система для сбора воды с кровли – металлическая – желоба с защитными сетками, воронки, водосточные трубы; предусмотреть отвод воды от цокольной части здания по водоотводным лоткам; Материалы: Водосточная система металлическая, ширина 125мм, длина не более 12 м.п. Труба сточная диаметр 90 мм, длина не более 7 м.п. Отводы 6 шт. Крюки металлические 20 шт. - Сечения элементов конструкции проверить расчетами несущей способности от действующих нагрузок, в том числе, снеговой и ветровой нагрузок; - Цветовая гамма: металлоконструкции - RAL 7040, поликарбонат – монолитный с 2-х сторонней УФ защитой, бронза серая; - Объем и технологию работ по демонтажу существующего навеса определить по результатам предварительного натурного обследования. - Рабочая документация согласуется с Заказчиком в письменном виде.

По завершению строительно-монтажных работ Исполнителем подготавливается исполнительная документация. Рабочая и исполнительная документация передается Заказчику на бумажном носителе в сброшюрованном виде – 3 экземпляра и в электронном виде. 2.2. Требования к качеству и безопасности выполнения работ: При проектировании и выполнении строительных работ необходимо учесть требования нормативных документов: - ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия»; - СНиП III-18-75 «Металлические конструкции.

Правила производства и приемки работ»; - СНиП II-23-81 «Стальные конструкции»; - СНиП 3.03.01-87 «Несущие и ограждающие конструкции»; - СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»; - СНиП 2.0.07-85 «Нагрузки и воздействия»; - СНиП 22-01-99 «Строительная климатология»; - СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»; - Подрядные работы должны выполняться квалифицированным персоналом с использованием современных технологий производства работ из качественных материалов; наличие лицензий, специальных разрешений, членство в саморегулируемых организациях – обязательно;

- Работы по демонтажу существующего навеса, а также доставке материалов и всему комплексу строительно-монтажным работ выполняются силами, техническими средствами и материалами Исполнителя, и их стоимость включается в общую стоимость работ; - В процессе подготовительных мероприятий предусмотреть разработку проекта производства работ с учётом выполнения работ в нерабочее время; - Отходы и строительный мусор, накапливаемые в процессе демонтажных и строительно-монтажных работ, подлежат уборке и вывозу силами Исполнителя и за его счет; - Все нарушения конструкций здания, а также плиточных покрытий, произошедшие в ходе строительно-монтажных работ, подлежат ремонту за счет Исполнителя; - Гарантийный срок подряда, в течение которого Исполнитель несет ответственность за выявленные в ходе эксплуатации навеса недостатки (нарушение несущей способности, деформации элементов сооружения, отсутствие герметичности покрытия), составляет 5 лет.
